Cilindro de elevação a gás: dimensionamento, seleção, instalação e desempenho silencioso para assentos e armários

Cilindro de elevação a gás ajustável para cadeira de escritório : Ergonomia, segurança e configuração precisa

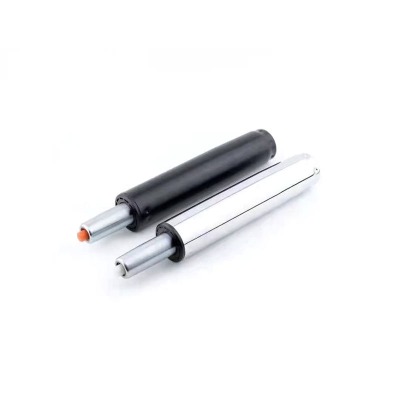

Um cilindro de elevação de gás – às vezes chamado de mola a gás ou coluna pneumática – é um dispositivo selado que armazena energia em nitrogênio comprimido e controla o movimento com uma pequena válvula interna. Nos assentos de escritório, o ajustável cilindro de elevação de gás para cadeira de escritório permite mudanças suaves de altura enquanto suporta o peso do usuário para que a postura possa ser ajustada com precisão milimétrica. Quando a alavanca é puxada, a válvula abre brevemente e permite que a pressão se equalize no pistão, permitindo que a sede se mova; quando a alavanca é liberada, a válvula fecha e a posição selecionada é mantida. Este mecanismo simples, quando dimensionado adequadamente, elimina a “desvio” durante o dia e evita os batentes bruscos que fadigam a região lombar.

Metas ergonômicas e por que são importantes

O objetivo principal é posicionar o usuário de forma que as coxas fiquem aproximadamente paralelas ao chão, os pés apoiados e os cotovelos pairando logo acima da superfície da mesa quando os ombros estão relaxados. Para atingir essas metas para uma população ampla, escolha um golpe longo o suficiente para atender usuários mais baixos e mais altos e uma classe de força que equilibre a massa combinada do usuário, assento e mecanismo. Um cilindro muito forte resiste ao abaixamento e pode “flutuar” para cima quando o usuário alivia parcialmente o assento; um cilindro muito fraco afunda lentamente mesmo quando a alça não é puxada. Qualquer um dos erros força microajustes constantes e aumenta a fadiga em turnos longos.

Parâmetros de seleção chave

• acidente vascular cerebral — o percurso entre a altura mínima e a altura máxima do assento; os valores comuns variam de 80 a 140 mm para cadeiras de trabalho e até 200 mm para bancos.
• Comprimentos mínimo e máximo - determine se as posições mais baixa e mais alta se ajustam à geometria da mesa sem forçar o usuário a encolher os ombros ou deixar os pés pendurados.
• Classe de força — a pressão interna que define a facilidade com que a cadeira sobe e a firmeza com que ela se mantém quando a alavanca é liberada.
• Geometria da interface — tamanho do cone para a base e cone para o mecanismo; verifique para evitar oscilações ou assentamento inadequado.
• Sensação e amortecimento da válvula — a medição suave permite uma descida gradual sem movimento escalonado ou salto nas paradas finais.

Instalação, comissionamento e segurança

Antes de inserir o cilindro, limpe os cones correspondentes para garantir um ajuste de pressão seguro e sem rangidos. Insira primeiro a coluna na base, depois alinhe o mecanismo da cadeira sobre o cone do pistão e pressione firmemente; evite martelar a extremidade da haste para proteger as vedações. Comissione percorrendo o percurso completo da cadeira com um usuário representativo: se o assento subir sozinho quando a alavanca for liberada, escolha uma classe de força mais baixa; se afundar, suba uma classe. Treine os usuários para aliviar ligeiramente o peso da sede enquanto aciona a alavanca para um movimento mais suave e maior vida útil da válvula. Trate cada cilindro como um recipiente de pressão selado – não perfure, esmague ou exponha a altas temperaturas.

Lista de verificação rápida para um bom ajuste

• A altura do assento cobre a faixa percentual pretendida de usuários.
• O movimento é suave, sem deslizamento ou “entalhes”.
• Nenhuma oscilação na base ou na interface do mecanismo após vários ciclos.
• O final do curso parece mais amortecido do que abrupto.

Substituição do cilindro de elevação de gás para serviços pesados : Classificações de carga, durabilidade e opções de atualização

Em ambientes com usuários intensos, equipe 24 horas por dia, 7 dias por semana ou compartilhamento frequente, um substituição de cilindro de elevação de gás para serviços pesados pode prolongar drasticamente a vida útil. Em comparação com as unidades padrão, os cilindros para serviço pesado normalmente empregam tubos de pressão mais grossos, hastes de maior diâmetro para resistência à flambagem e vedações formuladas para cargas mais altas e mais ciclos. O objectivo da actualização não é simplesmente aumentar a força; o objetivo é manter o movimento controlado e a força de retenção consistente em um espectro mais amplo de condições do mundo real, incluindo oscilações de temperatura e cargas laterais decorrentes de inclinação ou rolamento em pisos irregulares.

Onde o serviço pesado compensa

• Estações de trabalho compartilhadas onde as cadeiras são ajustadas dezenas de vezes por dia.
• Espaços industriais com poeira e variação de temperatura que aceleram o desgaste da vedação.
• Situações em que os utilizadores frequentemente se inclinam para a frente ou sentam na borda, aumentando as cargas laterais.

Padrão vs Pesado - Comparação Narrativa

Um cilindro padrão é mais leve e menos caro e muitas vezes parece um pouco mais fácil de acionar com cargas baixas; entretanto, sob altas cargas estáticas ou dinâmicas, ele pode apresentar afundamento gradual ou desenvolver oscilação mais cedo à medida que as interfaces se desgastam. Um cilindro resistente resiste a essa descida lenta, mantém o movimento linear após muitos mais ciclos e permanece reto sob carga lateral, embora possa pesar mais e custar mais no início. Se as cadeiras forem atribuídas a usuários individuais e mais leves, as unidades padrão podem ser econômicas; se as cadeiras forem agrupadas ou usadas 24 horas por dia, a opção de serviço pesado geralmente gera um custo total de propriedade mais baixo, pois as substituições e o tempo de inatividade diminuem.

Dicas de atualização

• Combine a conicidade e o comprimento total para preservar a geometria da sede após a substituição.
• Documente as alturas mínimas/máximas do assento pré-retrofit e verifique-as após a instalação.
• Em caso de dúvida entre duas classes de força, escolha a mais baixa e confie no curso para cobrir a maioria dos usuários; força excessiva prejudica a usabilidade.

Tabela de tamanhos de cilindros de elevação a gás : Dimensões, Classes de Força e Seleção Rápida

Um claro cilindro de elevação de gás tabela de tamanhos reduz as suposições mapeando casos de uso para geometria e força. Os três números principais são comprimento mínimo (comprimido), curso (percurso utilizável) e comprimento máximo (comprimido mais curso). Combine-os com uma classe de força apropriada para que a cadeira não suba sozinha nem afunde quando a alavanca for liberada. Como as bases e os mecanismos aumentam a altura da pilha, sempre trate qualquer gráfico como ponto de partida e confirme na cadeira real para evitar extremos desconfortáveis ​​para usuários mais baixos ou mais altos.

Mapeamento de regra prática por caso de uso

• Cadeira de trabalho geral: força média, curso de 100–120 mm, comprimento mínimo modesto para alturas de mesa padrão.
• Bancos compartilhados: força média-alta, curso de 120–140 mm para cobrir uma população mais ampla.
• Bancos de desenho: alta força, curso de 160–200 mm combinado com um anel de pé para estabilidade.
• Assento compacto: força baixa, curso de 80 a 100 mm e comprimento mínimo curto para mesas baixas.

Gráfico Ilustrativo (Valores Indicativos)

Como usar o gráfico de forma eficaz

1. Comece com a população de usuários e a altura da mesa; selecione um traço que cubra ambas as extremidades.
2. Escolha uma classe de força que equilibre a cadeira com um usuário típico; verifique se ele não sobe sozinho.
3. Verifique os comprimentos mínimo e máximo em móveis reais para evitar beliscões nos joelhos ou ombros em extremos.
4. Crie um protótipo de uma cadeira e colete feedback antes de padronizá-la em sua frota.

Como medir o curso do cilindro de gas lift : Ferramentas, Métodos e Verificação

Sabendo como medir o curso do cilindro de gas lift evita erros de pedido e garante que as metas ergonômicas sejam cumpridas. O método mais confiável é medir na cadeira: registre o comprimento fechado com a haste totalmente inserida e, em seguida, abra o comprimento com a haste totalmente estendida; a diferença é o golpe. Quando a remoção for impraticável, você pode marcar a haste exposta nas posições mais baixa e mais alta do assento e, em seguida, medir a distância entre as marcas. Para melhor repetibilidade, use pontos de referência consistentes (assento do cone da base até a ponta da haste ou ressalto do adaptador), meça duas vezes e calcule a média dos resultados.

Procedimento passo a passo

1. Remova o cilindro com cuidado, protegendo a haste de amassados ou arranhões.
2. Identifique os planos de referência: sede do cone base e parte superior da haste ou adaptador anexado.
3. Meça o comprimento fechado em uma superfície plana com carga axial leve para garantir compressão total.
4. Permita a extensão total e depois meça o comprimento aberto entre os mesmos pontos de referência.
5. Curso de cálculo: S = eu _aberto - eu _fechado .
6. Registre os diâmetros externos do tubo e da haste para confirmar a rigidez e a classe de interface.

Métodos comparados em frases

A medição da cadeira é geralmente a mais precisa porque o mecanismo não pode ocultar os verdadeiros batentes finais; medir na cadeira é mais rápido, mas pode subestimar o deslocamento se as ligações limitarem o movimento. Os calibradores fornecem tolerâncias mais restritas do que uma fita métrica, mas uma régua rígida é adequada se as medições forem repetidas. A leitura dos dados do fabricante é mais rápida quando os números dos modelos são conhecidos; no entanto, substituições ou revisões de projeto podem fazer com que os números impressos diverjam da peça em questão, portanto, é aconselhável uma verificação física antes de comprar um lote.

Armadilhas comuns a serem evitadas

• Mistura de pontos de referência entre medições fechadas e abertas.
• Ignorando a altura da pilha de adaptadores ou coberturas decorativas.
• Medir enquanto a válvula está parcialmente aberta, o que produz leituras inconsistentes.

Cilindro silencioso de elevação a gás para armários : Fontes de ruído, amortecimento e práticas recomendadas de montagem

Em caixas e tampas de móveis, um quieto cilindro de elevação de gás para armários transforma a qualidade percebida, eliminando batidas, rangidos e vibrações. Ao contrário das colunas de assento verticais, os cilindros do gabinete operam em vários ângulos e aproveitam as mudanças ao longo do curso, o que amplifica qualquer desalinhamento ou superdimensionamento. O ruído geralmente vem de três lugares: turbulência interna quando as velocidades do gás são muito altas, stick-slip de baixa velocidade em vedações de haste secas e ressonâncias externas em suportes ou painéis finos. O antídoto é triplo: força correta para que as velocidades no meio do curso permaneçam modestas, válvulas suaves ou amortecimento de fechamento suave próximo ao final do curso e montagem rígida que evita que o hardware atue como uma caixa de ressonância.

Diretrizes de projeto para operação silenciosa

• Favoreça um curso mais longo com força ligeiramente menor para reduzir a velocidade máxima de abertura.
• Monte a haste para baixo na posição fechada sempre que possível para que o óleo lubrifique a vedação principal.
• Use rolamentos autocompensadores ou pivôs com bucha de polímero para acomodar pequenos desalinhamentos sem ruído.
• Adicione amortecedores de elastômero nos pontos de contato para absorver a energia residual na parada final.
• Endureça os suportes e verifique o torque do fixador após 10–20 ciclos à medida que os materiais assentam.

Sintomas, causas e soluções de ruído

Se o movimento emitir um ruído na inicialização, é provável que a vedação esteja seca; girar a tampa várias vezes com a haste voltada para baixo geralmente restaura o silêncio. Se um gabinete “estalar” quase totalmente aberto, a força provavelmente é muito alta ou a alavancagem aumenta no final do curso; mover o suporte alguns milímetros para achatar o braço de momento pode suavizar o perfil. O ruído persistente após a interrupção do movimento é normalmente externo - parafusos soltos, painéis finos ou contato de hardware - portanto, o reforço ou a vedação resolvem o problema sem alterar o próprio cilindro.

Lista de verificação de verificação

• Abra/feche o ciclo pelo menos 20 vezes para assentar as vedações; avaliar o som depois disso.
• Confirme que não há interferência em todo o percurso, incluindo alças e painéis adjacentes.
• Certifique-se de que os pivôs não possam ficar presos em ângulos extremos; a ligação amplifica o ruído e reduz a vida útil.
